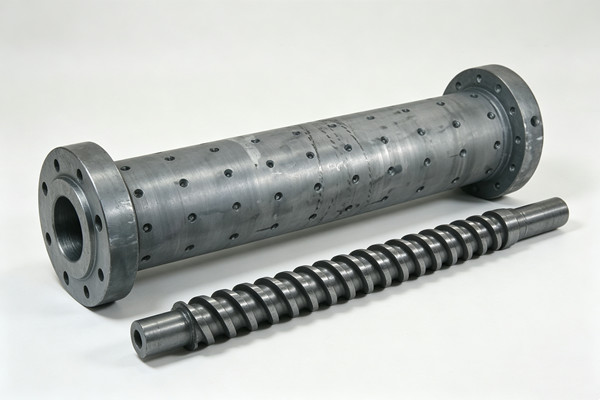

橡胶挤出机的螺杆与机筒的间隙多少才算合格？

　　干挤出这一行，要是不知道橡胶挤出机的螺杆和机筒之间的间隙该是多少，那跟开车不看仪表盘差不多——能跑，但迟早要出事。

　　前两天一个做密封件的客户打电话过来，说最近产品尺寸忽大忽小，焦烧粒子也变多了。我问了一句“螺杆和机筒间隙最近量过没有”，电话那头沉默了几秒——“好久没量了”。

　　间隙到底多少算合格？给你几个硬指标

　　先给个通用的经验公式：间隙一般控制在螺杆直径的0.002到0.004倍。比如说螺杆直径150mm，间隙大概在0.3到0.6mm之间。

　　再给个具体的参考数值，来自《单螺杆塑料挤出机ZB G95009技术标准》：

　　另外行业里也有个说法，150橡胶挤出机螺杆和衬套间的总间隙在0.355到0.555毫米之间。跟上面那个表对一下，基本吻合。

　　国内标准和国外标准有啥差距？

　　国内JB/T8061标准规定的公差带在0.16到0.25mm范围内，而国外标准的公差带在0.07到0.13mm。国外的间隙平均比国内小了0.1mm。

　　别小看这0.1mm。德国Battenfield的φ110挤出机加工PVC管材，产能能达到800到1000公斤每小时，是国内同规格机器的1.5倍。差距哪来的?螺杆机筒的加工精度和配合间隙就是关键因素之一。

　　德国那边螺杆端面跳动误差能控制在0.01mm以内，外径误差控制在0.005mm以内，表面粗糙度不大于0.2μm。咱们的设备在这些细节上确实还有提升空间。

　　间隙大了小了分别有啥后果？

　　间隙太大——胶料在螺杆推进的时候会从间隙里“回流”回去。直观表现就是挤出量下降，同样的转速出料少了。更麻烦的是回流会产生额外的剪切热，面板上显示的温度没变，实际胶料温度可能已经超了硫化临界点。密封件尺寸波动、局部焦烧，很多问题根源都在这里。

　　间隙太小——螺杆“扫膛”，也就是螺杆跟机筒内壁直接摩擦上了。轻则加速磨损，重则直接把螺杆卡死在里面。修过一次你就知道，那代价可比换衬套大多了。

　　怎么判断间隙该不该调？三个信号

　　第一个信号：产量无缘无故往下掉。配方没变、转速没变、温度没变，产量就是少了——十有八九是间隙大了。

　　第二个信号：产品尺寸波动变大。间隙大了之后胶料回流导致挤出不稳定，制品尺寸跟着忽大忽小。

　　第三个信号：焦烧粒子增多。回流产生的额外剪切热让胶料局部过硫。

　　日常怎么管好这个间隙？

　　定期测量是基本功。每次检修的时候同时测螺杆外径和机筒内径，把数据变化趋势记下来。别等产量明显下滑了再去处理，那时候损失已经造成了。

　　检查频率要根据胶料来定。填充度高或者加了大量无机填料的胶料，对螺杆和机筒的磨损速度明显更快，检查间隔就得相应缩短。

　　还有一点很多人忽略——轴承游隙。轴承间隙一旦变大，螺杆径向跳动就会加剧，磨损从均匀磨损变成偏磨。这种损伤是不可逆的，修都没法修。所以换密封圈的时候顺手检查一下轴承，这功夫省不得。

　　间隙这东西，小了伤设备，大了伤产量和品质。找个合适的平衡点，定期盯着，设备才能安安心心给你干活。
