双螺杆橡胶挤出机的挤出系统

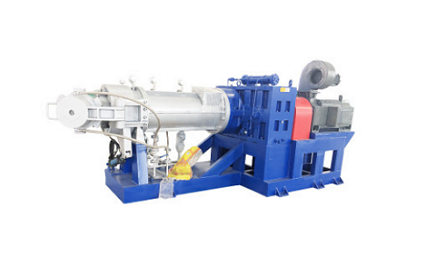

  双螺杆橡胶挤出机

  双螺杆橡胶挤出机有三种不同的挤出系统:

  1、非啮合型同向旋转双螺杆挤出系统

  物料在非啮合双螺杆挤出系统中,除了向机头方向的运动形式外,还有多种流动方式。由于两螺杆不啮合,它们之间的径向间隙很大,存在较大的漏流。

  2、啮合型异向旋转双螺杆挤出系统

  啮合型异向旋转双螺杆挤出系统中物料的运动情况。

  为了使物料混合设计中将一根螺杆的外径与另一根螺杆的根径之间留有一定的间隙量,以便使物料能够通过。物料通过两螺杆之间的径向间隙时,受到强烈的剪切、搅拌和压延作用,因此,物料的塑化比较好,多用于加工制品。

  3、啮合型双螺杆挤出系统

  物料在同向旋转的双螺杆挤出系统的全螺纹段的流动情况。由于同向旋转双螺杆在啮合位置的速度方向相反,一根螺杆要把物料拉入啮合间隙,而另一根螺杆要把物料从间隙中推出,结果使物料从一根螺杆转到另一个螺杆,这种速度的改变以及啮合区较大的相对速度,非常有利于物料混合和均化。

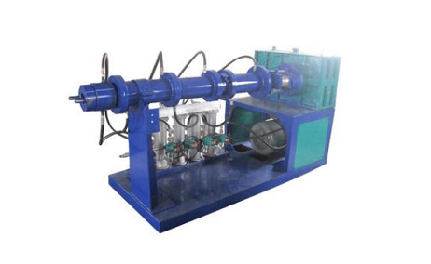

双螺杆橡胶挤出机

  双螺杆橡胶挤出机的挤出过程:

  双螺杆橡胶挤出机的挤出过程包括加料段、熔融段、熔体输送段、混合段、对空排气段、均化段、真 空排气段、计量段。

  在熔体输送段还可以将添加物加入。当然,并非每一种挤出过程都 必须包括这些阶段,有的还要多一些,有的则少一些,但基本上包括这些阶段。

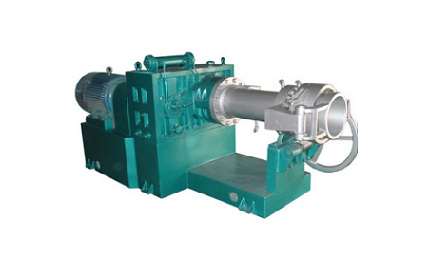

双螺杆橡胶挤出机

  双螺杆橡胶挤出机螺杆如何组合:

  双螺杆挤出机的螺杆是积木式组合方式,关于整根螺杆的组合应根据具体配方、物 料特性、混合要求、操作条件来进行选择。

  首先要确定螺杆全长由几段组成。所谓几段,可用加料口、排气口来划分。若只 有一个加料口,而无第二加料口或排气口,则可视为一段。

  若有两个加料口或一个排气口及一个加料口,则视为两段,依此类推。究竟用几段,要根据混合工艺的要 求确定。
