橡胶螺杆机筒常见规格及材料要求

　　橡胶螺杆对材质的要求

　　由挤出过程可知，橡胶螺杆是在高温、一定腐蚀、强烈磨损、大扭矩下工作的，因此，螺杆必须：

　　1)耐高温，高温下不变形;

　　2)耐磨损，寿命长;

　　3)耐腐蚀，物料具有腐蚀性;

　　4)高强度，可承受大扭矩，高转速;

　　5)具有良好的切削加工性能;

　　6)热处理后残余应力小，热变形小等。

　　橡胶螺杆机筒常见规格

　　公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米为单位，如0.5,0.75,1,1.5,2,3,等等

　　英制螺纹外径是以英寸为单位，(每英寸等于25.4毫米)如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。

　　英制螺距是用每英寸含多少个牙表示。把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。

　　测量螺距时最好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清晰，便于测量。测公制螺距应该测量一段长度，如10，15，20，毫米等等，数一下含多少牙，算出螺距。

　　用英寸为单位规定螺纹规格的为英制螺纹，如：G1"。 用公制单位毫米规定螺纹规格的为公制螺纹，如：M30。

　　英制是一英寸(2.54厘米)内有多少牙来定的,一般是55度角。公制是两牙尖的间距是多少MM来定的螺距,一般是60度角。

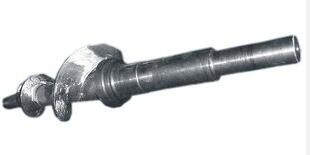

　　橡胶螺杆常用材料

　　目前我国常用的螺杆材料有45号钢、40Cr、氨化钢、38CrMOAl，高温合金等。

　　1)45号钢便宜，加工性能好，但耐磨耐腐蚀性能差。

　　热处理：调质HB220—270，高频淬火HRC45--48。

　　2)40Cr的性能优于45号钢，但往往要镀上一层铬，以提高其耐腐蚀耐磨损的能力。但对镀铬层要求较高，镀层太薄易于磨损，太厚则易剥落，剥落后反而加速腐蚀，已较少应用。

　　热处理：调质HB220—270，镀硬铬HRC>55

　　3)氮化钢、38CrMoAl综合性能比较优异，应用比较广泛。一般氮化层达 0.4—0.6毫米。但这种材料抵抗氯化氢腐蚀的能力低，且价格较高。

　　4)高温合金材料优于其它材料，该材料不用镀层，主要用于注塑机生无卤螺杆，该材料抗氧化耐腐蚀性能高，热处理hra55`60。

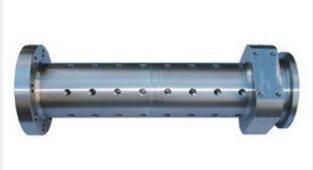

　　橡胶机筒工作说明

　　机筒与螺杆配合工作，机筒包容螺杆，螺杆在机筒内转动。当螺杆旋转推动塑料在机筒内向前移动时，由机筒外部加热传导热量给筒内塑料，再加上螺杆上的螺纹容积的逐渐缩小，使螺纹槽内的塑料受到挤压、翻转及剪切等多种力的作用后被均匀混合塑炼，随着向机筒前部移动的同时，逐渐熔融呈黏流态，完成对塑料的塑化。机筒与螺杆的正常配合工作，保证了挤出机的连续挤塑原料成型生产。
