塑料挤出机螺杆的基本结构

塑料挤出机螺杆的基本结构

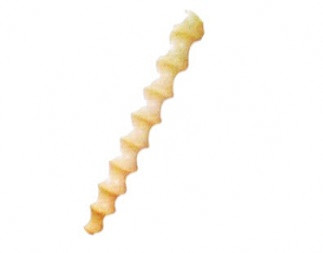

  塑料挤出机螺杆的基本结构主要由有效螺纹长度L和尾部的连接部分组成。螺杆头部设有装螺杆头的反向螺纹。新型挤出机螺杆有多种结构形式,目前应用较多的有屏障螺杆、分离型螺杆和分流型螺杆。

  1、屏障型螺杆

  一般在螺杆计量段末端设置屏障段。没有塑化好的塑料颗粒便不能通过间隙,在屏障段的进料槽内受前端封闭的影响而成为旋转涡流,直到进一步塑化成熔融状态时才能顺利通过间隙被挤出。

  2、分离型螺杆

  是在压缩段的螺槽中,再增加一条螺纹。附加的螺纹外径小于原螺纹外径,螺距也小于原螺纹螺距。在塑料管材挤出中,分离型螺杆被广泛用于挤出PEX料,而且需进行螺杆内冷。

  3、分流型螺杆

  是在压缩段末端或计量段上,设置许多突起的圆柱形销钉或菱形块,以达到良好的塑化效果。在塑料管材挤出中,此螺杆被广泛用于挤出PPR料。
