小型橡胶挤出机螺杆与机筒的设计挑战与解决方案

　　小型橡胶挤出机虽体积精巧，却在橡胶制品研发、小批量生产和特种制品制造领域扮演着不可或缺的角色。其螺杆与机筒的设计绝非大型设备的简单缩小，而是一系列独特工程挑战下的精密平衡。

　　一、小型化设计面临的核心挑战

　　1.空间与功能的矛盾是首要难题。在极为有限的轴向与径向空间内，小型螺杆必须完成喂料、压缩、塑化、混合和挤出等完整功能。传统的大尺寸分段设计难以移植，简单的几何缩小往往导致塑化不足、混合不均或产量过低。

　　2.热管理失衡问题尤为突出。小型机筒表面积与体积之比显著增大，导致热量散失过快。为保证胶料塑化，需要更高的加热功率，却又容易造成局部过热。冷却系统设计同样棘手——有限的壁厚难以布置高效冷却通道，温度波动大，直接影响挤出稳定性。

　　3.材料与耐磨性的挑战也不容忽视。小型螺杆与机筒的用料量少，但单位表面积承受的机械磨损与化学腐蚀并未减轻。选用高性能耐磨材料会大幅增加单件成本，而普通材料又难以保证寿命。特别是在加工填充型胶料时，磨损问题在小型设备上往往更为凸显。

　　4.加工与装配精度的要求呈指数级上升。大型设备允许的绝对公差值，放在小型螺杆机筒上可能成为灾难性误差。例如，螺杆与机筒间隙的微小变化，对小型挤出机产量和质量的影响比例远大于大型设备。微小的同心度偏差就可能导致刮壁磨损或漏流。

　　二、创新解决方案与实践策略

　　面对上述挑战，现代小型橡胶挤出机设计已发展出一套成熟的应对方案。

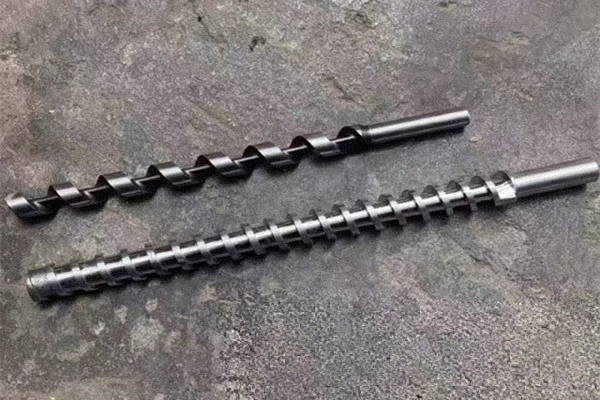

　　1.优化螺杆结构与参数是基础。小型螺杆常采用适度放大的长径比(L/D可达16:1-20:1) ，在有限直径下通过增加长度保证足够的塑化行程。螺纹设计则突破传统，采用变导程、变槽深的多段复合结构。例如，在进料段采用大导程深槽快速吃料，在塑化段通过突变的槽深设计增强剪切，在计量段则用浅槽稳定挤出。集成混合元件如销钉、屏障段等，在紧凑空间内最大化混合效果。

　　2.智能热管理技术是关键突破。解决方案包括：在机筒中嵌入高密度加热线圈与微型冷却管路，结合PID精确控温，实现±1℃的区间控制;采用分段式独立温控系统，将机筒分为4-6个甚至更多温区，逐段精确管理;在螺杆内部设计循环油温控系统，直接控制螺杆核心温度。最新趋势是引入感应加热技术，响应更快，效率更高。

　　3.特种材料与表面处理是保障寿命的利器。经济而高效的方案是采用差异化材料组合：螺杆选用综合性能优异的中碳合金钢，经调质处理后进行表面氮化或镀硬铬处理;机筒则选用双金属复合材料，基层保证强度与导热，内衬高耐磨合金层(如Xaloy合金)。对于极端工况，可采用粉末冶金工艺制造的整体硬质合金螺杆，寿命提升3-5倍，虽初期成本高，但综合效益显著。

　　4.精密制造与装配工艺是质量保证。现代制造采用“一次装夹”加工工艺，螺杆毛坯在精密数控车铣复合机床上完成全部加工，保证各段结构的同轴度与相对位置精度。机筒内孔采用深孔珩磨技术，实现高精度、低粗糙度的内表面。装配环节，通过激光对中技术确保螺杆与机筒的同心度，将间隙误差控制在0.05mm以内。

　　三、应用场景与选型建议

　　小型橡胶挤出机的优化设计，使其在特定应用场景中表现出独特价值：

　　◆实验室研发：需要频繁更换配方，螺杆机筒的快速拆装设计与自清洁能力至关重要

　　◆微型制品生产：如医疗导管、精密密封件，要求极高的挤出稳定性与尺寸精度

　　◆特种材料加工：如氟橡胶、硅胶等，需要特殊的材料相容性与温控能力

　　选型建议：用户应根据主要加工材料(特别是填料的磨损性)、产量需求(连续或间歇运行)和产品精度要求(尺寸公差)进行选择。对于多品种、小批量的柔性生产，模块化设计的螺杆机筒组合是理想选择。操作中需特别注意启动预热程序，避免冷启动造成的高扭矩损伤;定期监测电流与压力波动，这是判断磨损状况的早期指标。

　　小型橡胶挤出机的设计浓缩了挤出技术的精华，其发展折射出整个行业向精密化、智能化、专用化演进的大趋势。随着材料科学、微加工技术和智能控制技术的进步，小型挤出机将在更多前沿领域展现“小身材、大作为”的独特价值。
